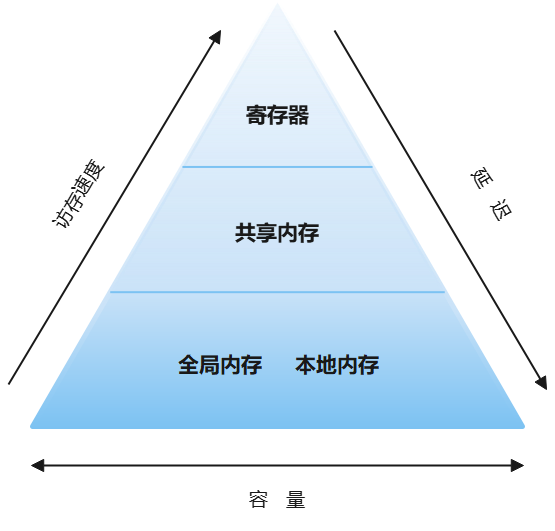

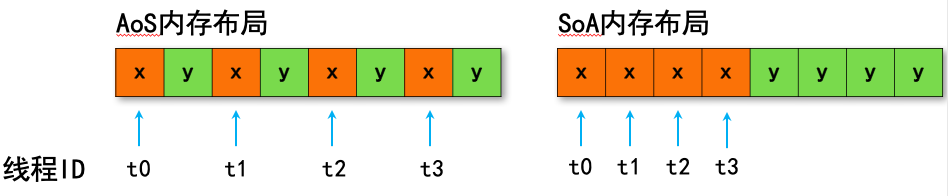

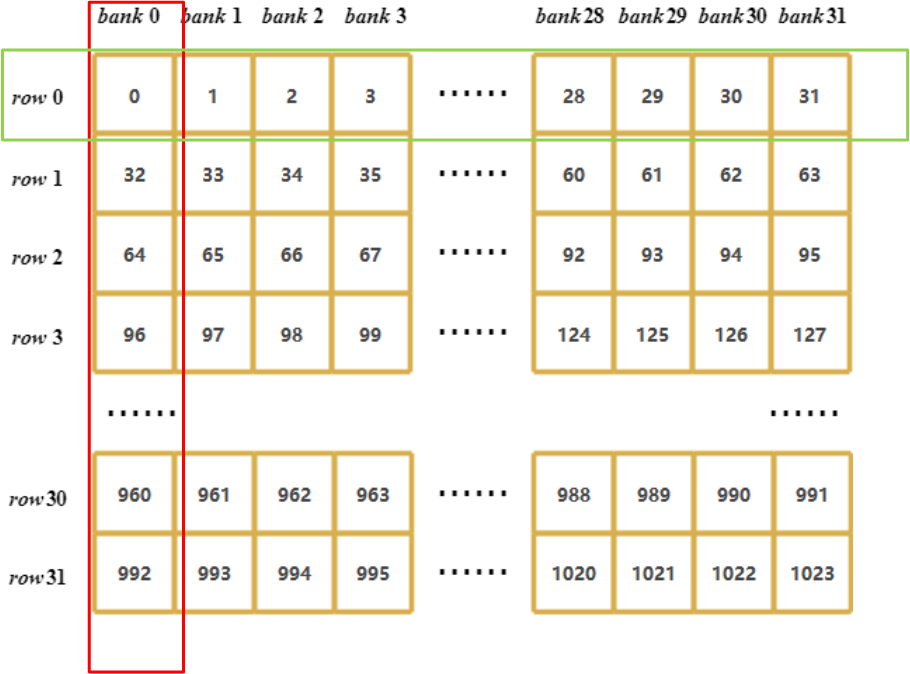

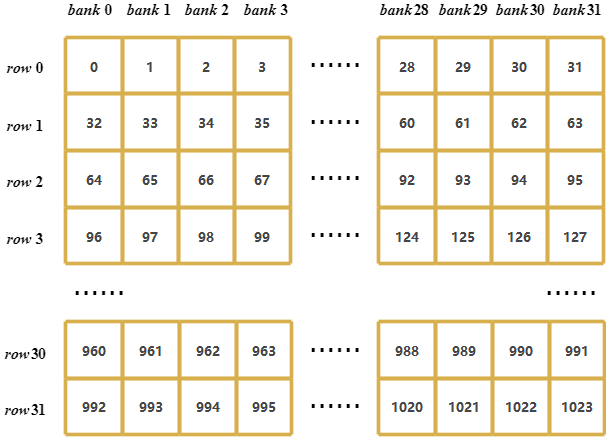

摘要：本文深入解析海光DCU的存储结构与内存管理机制，涵盖可编程存储金字塔、四种存储器的特性对比、共享内存Bank冲突的原理与规避策略、存储修饰符与函数修饰符的使用规范、全局内存的动态管理与Symbol变量、页锁定内存的性能优势，以及同步与异步数据传输的最优实践。旨在帮助开发者理解DCU的存储层次，掌握高效的内存管理技巧。 **关键词：**海光DCU；HIP编程；共享内存；Bank冲突；页锁定内存；存储结构；数据传输 --- ## **引言** 在上一篇《第一个程序与执行模型》中，我们解决了“线程如何组织”的问题。但一个高性能的DCU程序，光有正确的线程组织远远不够——**性能的瓶颈往往出现在“数据放在哪儿、怎么访问”上**。第一篇《架构详解》中反复强调过一个判断：**DCU程序的瓶颈，往往不在计算，而在数据读取。**本文正是把这句话落实到代码层面：深入剖析DCU提供了哪几种存储、它们各自的特性是什么、以及如何高效地利用它们——尤其是**共享内存的bank冲突**和**全局内存与主机的数据传输**这两个核心重点。 ## **一、可编程存储与不可编程存储** 对开发人员来说，DCU上的存储器可以清晰地分为两类： * **可编程的：**需要显式地控制哪些数据存放在里面，例如全局内存和共享内存。 * **不可编程的：**程序自动决定数据放在哪里，无法直接干预，例如L1和L2缓存。 这是一个与CPU截然不同的设计理念。在CPU的内存层次中，各级缓存都是不可编程的——编写代码时感觉不到它们的存在，一切由硬件自动完成。而在DCU上，**共享内存是“可编程的缓存”**：它和缓存一样快，但要不要用它、怎么用它，完全由开发者决定。这份额外的控制权，既是DCU能榨出高性能的原因，也是它编程门槛更高的原因。 DCU的可编程存储结构可以看作一个金字塔，如图3-7所示：  *图3-7 可编程存储结构* 金字塔的三条边清晰地揭示了一个规律：**越往上，访问速度越快、延迟越低，但容量越小；越往下，容量越大，但延迟越高。** | **层级** | **速度** | **容量** | **归属** | **生命周期** | | ------------------- | -------------- | -------------- | --------------- | ------------------ | | 寄存器 | 最快 | 最小 | 线程私有 | 随线程 | | 共享内存 | 很快 | 64 KB / CU | 线程块内共享 | 随线程块 | | 全局内存 / 本地内存 | 慢 | 最大 | 全局 / 线程私有 | 随程序 / 随线程 | ## **二、四种存储的脾气** ### 2.1 寄存器：最快，但会“溢出” 寄存器是DCU上访问速度最快的内存空间。**什么变量会进寄存器？** * 如果核函数中声明的自变量没有其他修饰符，那么它通常存储在寄存器中。 * 在核函数声明的数组中，如果用于引用该数组的索引是**常量且能在编译时确定**，那么该数组也存储在寄存器中。 寄存器变量对于每个线程来说都是**私有**的，通常用来保存需要频繁访问的线程私有变量。它的生命周期与线程相同——**一旦线程执行完毕，就不能再访问它的寄存器变量了。** **寄存器溢出（register spilling）：**寄存器数量是有限的（回忆第一篇：每线程最多256个矢量寄存器）。**如果使用了超过硬件限制数量的寄存器，则会用本地内存替代寄存器**——这种寄存器溢出会给性能带来不利影响。为什么不利？下一节讲本地内存时就会明白。 ### 2.2 全局内存：最大、最常用、最慢 全局内存是DCU中容量最大、延迟最高、并且最常使用的内存。它常驻于DCU显存中。“全局”这个词有两层含义：**它贯穿于程序的整个生命周期，并且可以被任何设备（线程）访问**。前面写的核函数，就是在全局内存空间中运行的。全局内存可通过内存事务进行访问，这些内存事务**最好是4字节对齐**——这样可以利用全局内存**合并访存**的特性来减少访问次数。合并访存是全局内存优化的核心，我们放到第三篇专门讲。这里只需记住一句话： > **优化全局内存事务，对于获得最优性能来说是至关重要的。** ### 2.3 共享内存：可编程的缓存 共享内存是HIP编程模型中提供的**可编程缓存**。在DCU上，每个CU都有一块共享内存，大小为**64 KB**，**其带宽和延迟远远优于全局内存**。它在核函数的范围内声明，是**线程之间相互通信的基本方式**。其生命周期伴随着整个线程块——一个块内的线程，通过使用共享内存中的数据可以相互合作。共享内存是本文的重点，第三、四节会专门展开。 ### 2.4 本地内存：名字骗人，其实很慢 “本地内存”这个名字具有很强的误导性。听起来它应该离线程很近、很快，但事实恰恰相反： > **本地内存，位于全局内存上的一个空间。在逻辑上，它属于线程私有，但物理上它和全局内存在同一块存储区域，因此高延迟、低带宽。** 它是怎么产生的？这就接上了2.1节的寄存器溢出： * 当一个线程执行核函数时，核函数的变量、数组、结构体**首先会考虑放在寄存器中**。 * 但当定义的变量、数组、结构体**过大**，编译器判断这部分数据过度占用寄存器资源时，就会把它们**直接存放在本地内存中**。 换句话说： ```text 变量少，寄存器放得下 → 放寄存器（飞快） 变量多/数组大，寄存器放不下 → 溢出到本地内存（= 全局内存，很慢） ``` 这就是为什么“寄存器溢出会损害性能”——**溢出的本质，是把本该在最快存储里的数据，踢到了最慢的存储里。**所以在核函数里定义大数组、大结构体时要格外小心。 ## **三、共享内存与bank：一个“多体交叉存储器”** 现在进入本文的核心。共享内存之所以快，是因为它的物理结构是**并行的**；而它的坑，也正来自这个并行结构。学过计算机组成原理的读者会很快认出来：**共享内存的组织方式，本质上就是一个多体交叉存储器（interleaved memory）。**理解了这一点，bank冲突就不再是需要死记硬背的规则，而是一个必然的推论。 ### 3.1 什么是bank 为了获得高内存带宽，共享内存被分成**32个同样大小的内存模块，称为存储体（Bank）**，它们**可以被同时访问**。这正是多体交叉存储器的思路：把一块内存拆成多个能独立、并行工作的体，只要访问落在不同的体上，就能同时进行，总带宽是单体的很多倍。官方教材给了一个很形象的比喻： > 可以把存储体比喻为一串糖葫芦。每一根穿山楂的签子对应一个内存通道（Bank），每个山楂就是一个4字节的存储单元。 关键在于地址是**如何映射到bank的**——这就是“交叉”二字的含义： > **共享内存是一个一维地址空间，以4字节为单位，地址【交错】分布在32个bank上。**也就是说：第0个4字节 → bank0，第1个 → bank1，……第31个 → bank31，第32个又回到bank0。 用组成原理的语言说，这是典型的**低位交叉编址**：地址的低位用来选bank，所以**连续的地址会被均匀打散到各个体上**。物理上，同一个bank里相邻的两个存储单元，在地址上正好相隔32（个单位）。  *图3-8 二维共享内存示意图（数字为元素的线性下标，列为bank）*  *图3-9 四字节数据排布示意图* ### 3.2 什么是bank冲突 > **如果通过线程束发布共享内存加载或存储操作，且在每个存储体上只访问不多于一个的内存地址，那么该操作可由一个内存事务来完成（最快）。否则，该操作由多个内存事务来完成——这种情况被称为Bank冲突，会降低内存带宽的利用率。** 翻译成组成原理的话：**多体交叉存储器的并行性，只有在各个请求分散到不同存储体时才能兑现；一旦多个请求撞进同一个体，这个体只能一次服务一个，退化成串行。**有两种典型的访问模式： * **广播访问：**线程束里的多个线程访问**同一个bank的同一个地址**。这种情况硬件有优化，可以一次广播给所有线程，不算冲突。 * **串行访问：**多个线程访问**同一个bank的【不同】地址**。这就是冲突——当多个地址属于同一个bank时，必须以串行的方式逐个请求。 冲突的代价是线性叠加的。举个最坏的例子： > **如果线程束中64个线程全都访问同一存储体中的不同内存地址，那么将需要64个内存事务，消耗的时间是单一请求的64倍。** 一个原本应该“一拍完成”的访问，硬生生变成了64拍。这就是为什么bank冲突是共享内存优化里最需要盯的东西。 > **一个wavefront=64带来的细节：**DCU的线程束是64个线程，而bank只有32个。所以一个线程束的共享内存访问，本身就要分成两拍（前32线程、后32线程）来处理。分析冲突时，通常以半个线程束（32线程）为单位来看是否撞bank。 ### 3.3 一个真实的坑：按行访问 vs 按列访问 共享内存中，无论声明一维还是二维数组，实际存储都是线性排布的。两种静态声明： ```cpp __shared__ int tile[N]; __shared__ int tile[Row][Col]; ``` 现在假设我们有一块 `tile[32][32]`的二维共享内存（就是图3-8那块），有两种访问方式： ```cpp tile[threadIdx.y][threadIdx.x]; // 模式一 tile[threadIdx.x][threadIdx.y]; // 模式二 ``` 这两种写法只是把 `x`和 `y`换了个位置，看起来无伤大雅，性能却天差地别。原因在于**线程编号的增长规则**（第一部分讲过）：**线程编号沿x、y、z依次递增**，所以相邻的线程，是 `threadIdx.x`相差1的线程。  *图3-10 两种访问模式区别（绿色横框：模式一；红色竖框：模式二）* **模式一 `tile[y][x]`（图中绿色横框）：**相邻线程（x相差1）访问的是 `tile[y][0]`、`tile[y][1]`、`tile[y][2]`……也就是**同一行的相邻元素**。由图3-8，同一行的相邻元素正好落在**相邻的bank**上（bank0、bank1、bank2……）。于是32个相邻线程刚好铺满32个bank，**一个冲突都没有**。这是最优的访存方式。 **模式二 `tile[x][y]`（图中红色竖框）：**相邻线程（x相差1）访问的是 `tile[0][y]`、`tile[1][y]`、`tile[2][y]`……也就是**同一列的不同行元素**。由图3-8，同一列的元素（0、32、64、96……）**全都落在同一个bank**上。于是32个相邻线程全部撞进同一个bank，**退化成32路串行**，带宽掉到1/32。 一句话总结这个规律： > **让相同线程束中的线程访问不同的bank，是最优的访存方式。邻近线程在【内层维度（x）】访问相邻的单元，会因为产生更少的bank冲突而得到更好的性能。** ### 3.4 怎么规避：padding 那么模式二这种“天生要按列访问”的场景（比如矩阵转置）怎么办？**对于共享内存中的bank冲突，可通过转换全局内存和共享内存的索引来缓解。**而最常用的一招，就是第一篇提到过的**padding（填充）**。思路很直接：既然冲突来自“同一列的元素相隔32、正好同bank”，那我们就人为地把这个“32”破坏掉——把数组多开一列： ```cpp __shared__ int tile[32][33]; // 33 而不是 32 ``` 这样一来，每一行占33个单位，同一列相邻两行的元素地址就相差**33**而不是32。33和32互质，于是原本挤在一个bank里的那一列元素，被均匀地错开到了不同的bank上，冲突消失。代价仅仅是每行多浪费一个元素的空间。这一招在矩阵转置、GEMM等需要按列访问共享内存的场景里几乎是标配。第三篇讲GEMM优化时会再用到它。 ### 3.5 共享内存的价值 > **在核函数中使用共享内存，可以减少对全局内存的访问。** 把经常使用的数据先存进共享内存，利用它高带宽、低延迟的特性，当多次访问该数据时，所花的时间将远远小于访问全局内存。典型模式是： ```text 块内线程协作，把数据从【慢】的全局内存搬进【快】的共享内存（搬一次） ↓ __syncthreads() // 等所有线程都搬完 ↓ 之后所有计算都从共享内存读（读很多次） ``` **用“搬一次”换“读很多次的加速”——这就是共享内存优化的核心思想。**而bank冲突，是你在享受这份加速时必须绕开的坑。 ## **四、修饰符：告诉编译器数据放哪** ### 4.1 存储修饰符 | **修饰符** | **变量放在** | **作用域** | **生命周期** | | ---------------- | ------------------ | ---------------- | ------------------ | | （无修饰符） | 寄存器 / 本地内存 | 线程 | 线程 | | `__shared__` | 共享内存 | 线程块 | 线程块 | | `__device__` | 全局内存 | 全局（所有线程） | 整个程序 | 对应的声明写法： ```cpp float var; // 无修饰符 → 寄存器（或溢出到本地内存） __shared__ float var; // 共享内存 __device__ float var; // 全局内存（静态声明） ``` 三者的作用域和生命周期，恰好对应第一部分讲的三层结构： * **寄存器 / 本地内存**的变量，仅作用于声明它的**线程**，与线程一起创建、一起消亡。 * **共享内存**的变量，作用于声明它的线程所在的**线程块**中的所有线程，与线程块一起创建、一起消亡。 * **全局内存**的变量，作用于当前程序中的**所有线程**，与整个应用程序一起创建、一起消亡。 **记住这个对应关系，你就能在写代码前就想清楚：这个数据该被谁看到、该活多久，从而选对修饰符。** ### 4.2 函数修饰符 | **限定符** | **执行位置** | **调用位置** | **备注** | | ---------------- | ------------------ | -------------------- | ------------------------------------- | | `__global__` | 设备端 | 主机端（也可设备端） | 核函数，返回类型必须为 `void`，异步 | | `__device__` | 设备端 | 仅设备端 | 不能和 `__global__`同用 | | `__host__` | 主机端 | 仅主机端 | 一般省略不写 | 几个要点： * **`__global__`：**在设备上执行、从主机调用，返回类型**必须是 `void`**，不支持可变参数，不能是类成员函数。**注意它是异步的**（第一部分强调过）。 * **`__device__`：**在设备上执行、仅能从设备调用。常用来写“给核函数调用的辅助函数”。 * **`__host__`：**在主机上执行、仅能从主机调用，通常省略不写。 * **`__device__`和 `__host__`可以一齐使用**——这样函数会**同时**在主机端和设备端编译，一份代码两处可用。这在写既要给CPU、又要给DCU用的工具函数时很方便。 ## **五、全局内存的管理** ### 5.1 查询、分配与释放 **查询**可用/总内存： ```cpp hipError_t hipMemGetInfo(size_t *free, size_t *total); // free: 当前可用内存的快照 // total: 设备上可分配的总内存 ``` **分配**全局内存： ```cpp hipError_t hipMalloc(void** ptr, size_t size); // ptr: 返回该内存的地址 // size: 要分配的内存大小（设为0则不分配，ptr返回空地址） ``` **释放**全局内存： ```cpp hipError_t hipFree(void *ptr); ``` ### 5.2 Symbol：全局显存变量 除了动态分配，还有一种在**全局**声明显存变量的方式，叫**Symbol**，用 `__device__`修饰： ```cpp __device__ float devdata; ``` 它的初始化和读回，不能直接用 `hipMemcpy`（因为 `devdata`只是一个**标识物理位置的标识符**，不是普通的设备地址），而要用专门的接口： ```cpp hipMemcpyToSymbol(devdata, &value, sizeof(float)); // 主机 → Symbol hipMemcpyFromSymbol(&value, devdata, sizeof(float)); // Symbol → 主机 ``` 如果确实需要它的地址，可以显式获取： ```cpp float *dptr = NULL; hipGetSymbolAddress((void**)&dptr, devdata); hipMemcpy(dptr, &value, sizeof(float), hipMemcpyHostToDevice); ``` Symbol适合那些**全局唯一、贯穿整个程序**的显存变量（比如某个常量表、某个全局计数器）。 ## **六、页锁定内存：让传输更快的关键** ### 6.1 可分页内存 vs 页锁定内存 主机内存（被CPU访问的内存）分为两种： * **可分页内存（pageable memory）：**可能会被操作系统“页换出”（page out），即按系统要求把虚拟内存上的数据移到别处。**第一部分默认分配的 `malloc`内存就是这种。** * **页锁定内存（page-locked / pinned memory）：**被“固定”住，不会被页换出，地址是稳定的。  *图3-18 分页数据传输（左）和固定数据传输（右）* **从可分页内存传输（图左）：**因为可分页内存的地址随时可能变，DMA不敢直接用它。于是主机要先**分配一块临时的固定内存，把数据从可分页内存复制过去，再从这块固定内存传给设备**。多了一次主机内部的拷贝。**从页锁定内存传输（图右）：**地址是固定的，DCU知道地址后可以用DMA**直接访问**，省去了中间那次拷贝。结论： > **如果你需要频繁在主机端和设备端传输数据，使用页锁定内存对性能提升较大。** ### 6.2 页锁定内存的分配与释放 ```cpp hipError_t hipHostMalloc(void **ptr, size_t size, unsigned int flags); // 分配 hipError_t hipHostFree(void* ptr); // 释放 ``` 注意释放页锁定内存**必须**用 `hipHostFree`，不能用普通的 `free`。除了直接分配，你也可以把一块**已经分配好的可分页内存**注册成页锁定的： ```cpp hipError_t hipHostRegister(void *hostPtr, size_t sizeBytes, unsigned int flags); // 注册 hipError_t hipHostUnregister(void *hostPtr); // 取消注册 ``` ### 6.3 三种特殊的锁页内存 | **flags** | **类型** | **用途** | | ----------------------------- | -------------------------- | ---------------------------------------------------------------------------------------------------------------- | | `hipHostAllocPortable` | 可共享锁页内存 | 允许被多个CPU线程访问，减少线程间的数据传输和通信（普通锁页内存只能由分配它的线程访问） | | `hipHostAllocWriteCombined` | 写结合锁页内存 | CPU不再缓存这块内存、也不通过PCI-E监视它，从而**提高主机→设备的传输带宽**。适合“CPU只写、DCU来读”的数据 | | `hipHostAllocMapped` | 映射锁页内存（零拷贝内存） | 主机和设备**共享**这块内存，核函数里可以**直接访问，不需要显式拷贝** | 这里解释一下**写结合内存**为什么能提速：一般情况下，CPU操作一块内存时，会把数据缓存到Cache并监视它是否被改动，以保证缓存一致性。但在异构计算中，要算的数据大多是给DCU用的，CPU根本不需要读它——那么这套缓存和监视就是纯开销。写结合内存告诉CPU“别缓存、别监视这块”，从而省下开销、提高传输带宽。 ## **七、数据传输：同步与异步** ### 7.1 同步传输 ```cpp hipError_t hipMemcpy(void *dst, const void *src, size_t sizeBytes, hipMemcpyKind kind); ``` **同步**的含义：调用它时，**CPU端会被阻塞**，一直等到拷贝完成才执行下一步。`kind`指定方向，有四种： | **kind** | **方向** | | --------------------------- | -------------- | | `hipMemcpyHostToHost` | 主机 → 主机 | | `hipMemcpyHostToDevice` | 主机 → 设备 | | `hipMemcpyDeviceToHost` | 设备 → 主机 | | `hipMemcpyDeviceToDevice` | 设备 → 设备 | 两个坑要注意： * **`dst`和 `src`不能重叠。** * 如果指针方向和 `kind`指定的方向**不一致**，`hipMemcpy`的行为是**未定义的**——这是很隐蔽的bug来源。 ### 7.2 异步传输 ```cpp hipError_t hipMemcpyAsync(void* dst, const void* src, size_t sizeBytes, hipMemcpyKind kind, hipStream_t stream); ``` **异步**的含义：调用它时，**CPU端不受影响，控制权立即返回主机**；拷贝过程交给DMA管理。注意它多了第五个参数**`stream`（流）**。异步拷贝**需要配合流来使用**。要先创建一个非空流： ```cpp hipError_t hipStreamCreate(hipStream_t* stream); ``` 之后这个流就可以作为参数供 `hipMemcpyAsync`等异步API使用。**异步传输是实现“计算与传输重叠”的基础**——这正是第一部分那张流程图里“进阶路径”要走的路，完整机制会在下一部分《并发执行》里详细讲。这里先埋下一个引子：有了页锁定内存（第六节）+ 异步传输 + 流，你就能让“搬数据”和“算数据”同时进行，把PCI-E传输的时间藏掉。 ### 7.3 一个测带宽的小例子 ```cpp hipEventRecord(start); hipMemcpy(d_x, x, N * sizeof(float), hipMemcpyHostToDevice); hipEventRecord(stop); // ... 计算 start 到 stop 的耗时 milliseconds ... printf("Effective Bandwidth (GB/s): %f\n", N * 4 / milliseconds / 1e6); ``` 这个“有效带宽 = 传输字节数 ÷ 耗时”的思路，是性能分析的基本功——第五部分讲性能分析、第三篇讲decode优化时，我们都会反复用到它。 ## **八、数据布局：AoS还是SoA** 最后讲一个和“合并访存”密切相关的话题——数据的组织方式。它决定了你的全局内存访问效率。 存储结构化数据时，有两种组织方式： * **AoS（Array of Structure，结构体数组）：**先定义结构体，再开一个结构体的数组。 * **SoA（Structure of Array，数组结构体）：**每个字段各自成一个数组。 以“成对的整型数据（x， y）”为例： ```cpp // AoS：结构体数组 struct inStruct { int x; int y; }; struct inStruct myAoS[N]; // 内存里：x y x y x y x y ... // SoA：数组结构体 struct inArray { int x[N]; int y[N]; }; struct inArray mySoA; // 内存里：x x x x ... y y y y ... ``` *图3-21 AoS和SoA内存布局* **为什么这对DCU很关键？**假设有一个应用只需要处理 `x`字段，让线程t0、t1、t2、t3分别去取自己的x： * **AoS布局**（`x y x y ...`）：线程们要取的x之间**隔着y**，不连续。DCU取数据时，会把夹在中间的y也**隐式地一起加载**进来——这既浪费了带宽，又浪费了缓存空间。 * **SoA布局**（`x x x x ...`）：线程们要取的x**紧挨在一起**。DCU可以把这一串连续的x用一次合并访存全部取回，**带宽被充分利用**。 结论： > **在DCU上，SoA内存布局提供了合并内存访问，可以对全局内存实现更高效的利用。** 这和CPU的直觉正好相反：AoS在CPU上通常有良好的缓存局部性（一个对象的x、y挨在一起，一次缓存行就都拿到了），所以CPU程序常用AoS。但到了DCU上，因为是“很多线程各取同一字段”，**SoA往往才是更优的选择**。这是从CPU迁移过来时一个需要重新校准的直觉。 ## **小结** 本文把“数据放在哪、怎么放、怎么搬”讲了一遍，核心要点： **第一，存储分可编程和不可编程。**寄存器、共享内存、全局内存是你能控制的；L1/L2缓存是硬件自动管的。多出来的这份控制权，是DCU高性能的来源，也是它难写的原因。 **第二，四种存储各有脾气。**寄存器最快但会溢出；全局内存最大最慢；共享内存是“可编程的缓存”，快且可控；本地内存名字骗人，物理上就是全局内存，是寄存器溢出的去处。 **第三，共享内存就是一个多体交叉存储器。**它按4字节交叉分布在32个bank上。访问落在不同bank上时并行（最快），多个访问撞进同一bank时串行（bank冲突，最坏1/32带宽）。`tile[y][x]`按行访问无冲突，`tile[x][y]`按列访问全冲突；用padding（多开一列）可以错开bank化解冲突。 **第四，传输性能藏在两个细节里。**用**页锁定内存**省掉中间拷贝、让DMA直接访问；用**异步传输 + 流**让计算与传输重叠。而**数据布局用SoA**能换来合并访存——这和CPU偏爱AoS的直觉相反。 ## **参考文献** * [DCU编程与优化基础系列——CSDN博客](https://blog.csdn.net/Sakurahello1/article/details/162946708?sharetype=blogdetail&sharerId=162946708&sharerefer=PC&sharesource=Sakurahello1&spm=1011.2480.3001.8118 "DCU编程与优化基础系列——CSDN博客") * [海光DCU官方技术文档——SourceFind开发者平台](https://developer.sourcefind.cn/document/a2e964e8-a67d-11f0-909a-b6dd5499a79e?id=e309f137-ad86-11f0-846a-2e5fc4af73a0&title=3.1+%E7%BC%96%E5%86%99%E7%AC%AC%E4%B8%80%E4%B8%AADCU%E7%A8%8B%E5%BA%8F&version=a2e964e8-a67d-11f0-909a-b6dd5499a79e "海光DCU官方技术文档——SourceFind开发者平台")
